IS Mensola è il software dedicato all’analisi di mensole tozze secondo l’Eurocodice 2, versione UNI EN 1992-1-1:2005 (6.2.2; 6.5; J.3).
L’input dei dati può avvenire sia numericamente che graficamente o tramite l’importazione dei suddetti da un file strutturale di DOLMEN.



È possibile definire in tempo reale la tipologia di mensola (singola o doppia), la geometria ed i carichi idealizzati come sestetti di carico (FEd e HEd: coppie di forze agenti di progetto. Spostandosi con il mouse sulle quote del disegno viene subito attivata la cella corrispondente in cui inserirne il valore.
I sestetti inseribili sono innumerevoli e possono essere incollati direttamente da un foglio di calcolo di Microsoft Excel. Se i casi di carico sono tanti se ne può ridurre il numero tramite la funzione che li cicla e tiene solo quelli massimi e minimi utili alla verifica.

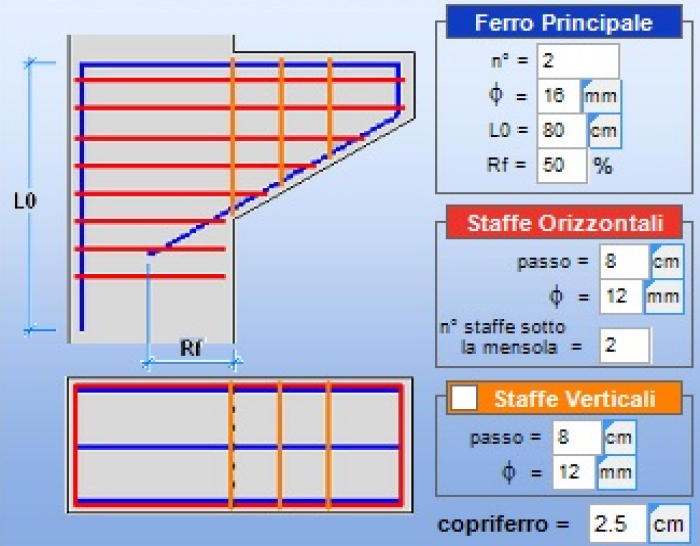

Tramite un menu a scomparsa è possibile definire le caratteristiche tipologiche delle armature presenti, in particolar modo i ferri principali, le staffe orizzontali e la presenza o meno delle staffe verticali. Per non andare a tentativi si può utilizzare la funzione "Proponi" che, dati i valori minimi e massimi dell’armatura, affina il calcolo per trovare la soluzione ottimale.
Il tipo di calcestruzzo e di acciaio utilizzabili per verificare il lavoro possono essere scelti tra alcune tipologie disponibili, ma è anche possibile personalizzarli.
Da un pannello è possibile abilitare o disabilitare alcune opzioni grafiche, come vedere o meno l’armatura (con ingombro reale o no), le quote, la ripartizione degli sforzi nella zona a tirante e nella zona a puntone. Si può scegliere, inoltre, il colore della mensola o il riempimento, e si può scegliere un’immagine per lo sfondo dell’area di lavoro (quest’ultima non verrà riportata né in relazione né nelle immagini salvate).



Tramite  il comando “Verifica Completa” il programma esegue per ogni sestetto le verifiche necessarie e riporta, sul disegno principale, suddivise in “etichette di pertinenza”, le singole verifiche per il sestetto selezionato nella tabella. Si possono interrogare i risultati sestetto per sestetto semplicemente selezionando le apposite righe-sestetto. In questo modo è semplice vedere i risultati delle singole verifiche e se il sestetto non è verificato  agire di conseguenza, apportando modifiche e riavviando poi la Verifica Completa, obbligatoria per poter generare la relazione di calcolo. Muovendosi da un caso di carico all’altro sul disegno principale compaiono i valori dello sforzo di trazione (sostenuto unicamente dai ferri principali ) e dello sforzo di compressione (sostenuto dalla biella in cls).



Il programma è fornito di un visualizzatore 3D per una verifica visiva della disposizione e dell’ingombro dell’armatura.
Tramite la rotella centrale del mouse è possibile avvicinare, allontanare, ruotare e spostare l’oggetto.
Ogni modifica apportata alla mensola o all’armatura viene riportata istantaneamente nel 3D, quindi non è necessario chiudere la visuale tridimensionale per applicare le eventuali modifiche.

IS Mensola crea una relazione di calcolo completa e dettagliata in formato HTML (.html), Word® (.doc) oppure testo (.txt). Ogni grafico e la relazione possono essere stampati su dispositivo gestito da Windows.
