Legno - DW18

DOLMEN verifica aste in legno

DW18 - LEGNO è il modulo che consente la progettazione delle strutture in legno. Dalla voce del menu principale o dal CAD 3D Struttura si apre la finestra dedicata che permette di selezionare le aste e di scegliere le caratteristiche dei materiali lignei. Il modulo DW18 verifica le aste secondo le sollecitazioni calcolate nel CAD 3D Struttura, tiene conto dei casi di carico significativi, considera l’effetto della durata dei carichi e valuta tutte le possibili instabilità delle aste secondo quanto richiesto dall’Eurocodice 5 (UNI EN 1995-1-1) e dalle NTC 2018 (D.M. 17 Gennaio 2018).

Le aste da verificare possono essere selezionate nel CAD 3D Struttura oppure si ha la possibilità di identificarle direttamente utilizzando l'intersezione di quattro parametri: "Nomi aste", "Materiale", "Descrizione" e “Colore”.
Il modulo è corredato da un ampio database di materiali con le caratteristiche presenti nelle Normative attuali e, comunque, completamente personalizzabile. L’utente può, infatti, inserire i dati nelle caselle di richiesta oppure richiamare quelli presenti di default nel programma (tratti da UNI EN 1194, UNI EN 338, UNI 11035-2, …).

La relazione di calcolo può essere generata in formato completo o in formato ridotto. Nella relazione completa sono riportate le proprietà di resistenza, di modulo elastico e di massa volumica, le caratteristiche delle sezioni, i calcoli per l’instabilità flessionale e torsionale, le sollecitazioni (con tutti i casi di carico se si sceglie “Stampa estesa”, altrimenti solo con i casi più gravosi) e le verifiche tensionali.

La relazione di calcolo sintetica riporta i soli valori dei fattori di sicurezza ottenuti, le percentuali di utilizzo del materiale e l’indicazione se l’asta o le aste sono verificate oppure no; questo formato consente di ridurre notevolmente il quantitativo di materiale stampato.

Se la selezione delle aste da verificare è stata fatta per “Descrizione” si potranno generare diversi file di relazione e di lettura dei risultati per ogni descrizione scelta, consentendo di confrontare le varie aste. I risultati del calcolo possono essere visualizzati anche graficamente nel CAD 3D Struttura tramite scala colorata tra una percentuale di utilizzo del materiale minima ed una percentuale di utilizzo del materiale massima.

Utility gratuite

NODI INVILUPPO è il modulo gratuito per la valutazione dell’inviluppo delle sollecitazioni nei nodi calcolate con il CAD 3D Struttura; si possono scegliere più nodi, i casi di carico da considerare e ottenere tutti i valori o solo i massimi ed i minimi. Il programma genera la somma vettoriale degli sforzi di più aste concorrenti al nodo riportata in un sistema locale definito opportunamente a scelta. I risultati ottenuti potranno essere copiati ed incollati su fogli di calcolo Excel® o su file testuali.
Scopo del programma, estremamente versatile e veloce da utilizzare, è avere le sollecitazioni in alcuni nodi in modo da poter dimensionare connessioni, fazzoletti, … completando il modulo DW18.

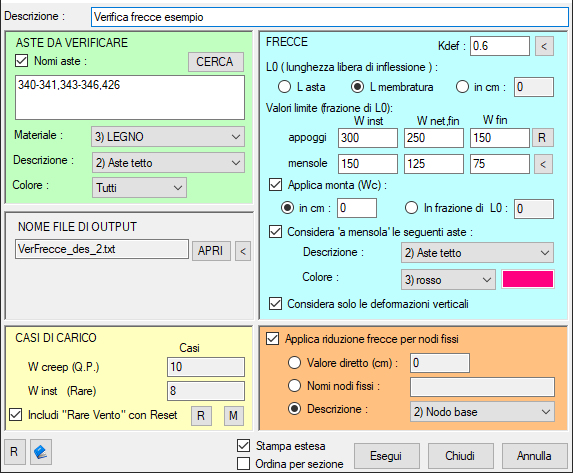

VERIFICA FRECCE Nel menu principale DOLMEN è stato aggiunto il tasto "Frecce" che apre una nuova utility gratuita.
Il modulo ha lo scopo, data una travata da verificare e scelti i casi di carico, di calcolare la freccia immediata e a lungo termine in corrispondenza delle campate interne e delle mensole, tenendo anche conto della monta. Il modulo può considerare solo l'inflessione delle aste e l'eventuale presenza di nodi interni alla travata.
Il modulo Verifica frecce genera una sua relazione di calcolo, disponibile in versione completa e in versione sintetica completando il calcolo effettuato dal modulo DW18.
