DW12 - Murature portanti

Dall'ambiente grafico tridimensionale, con il comando "Murature - Meccanismi di collasso locali ..." si accede ad un NUOVO ambiente di verifica di possibili cinematismi locali:

- ribaltamento semplice o composto
- flessione verticale di parete
- ribaltamento del cantonale
- ribaltamento del timpano
- flessione orizzontale non efficacemente confinata

Le forze di inerzia orizzontali legate al sisma possono essere causa di rotture per meccanismi dovuti ad un’errata realizzazione della scatola muraria. Il/i meccanismo/i di rottura verso i quali verificare la struttura vanno individuati sulla base di un esame della situazione. In queste verifiche locali, oggetto della verifica è una porzione isolata della struttura, individuata sulla base di sconnessioni, presenti o potenziali. Dall’edificio viene quindi isolata una porzione di solido di muratura portante, considerato come corpo rigido per il quale studiare quale moltiplicatore delle forze inerziali attiva il meccanismo di collasso ipotizzato: questo moltiplicatore viene confrontato con quello dovuto all’azione sismica.
Verranno individuati dei corpi rigidi definiti ritagliando dei contorni di rottura che potranno ruotare o scorrere fra loro, secondo il meccanismo di verifica impostato; per ogni meccanismo verrà valutato, applicando il Principio dei Lavori Virtuali, il moltiplicatore dei carichi che ne comporta l’attivazione.
Il programma applica i pesi propri dei blocchi, i carichi verticali portati dagli stessi ed un sistema di forze orizzontali rappresentanti le inerzie dovute al sisma, con massimo coefficiente di proporzionalità l’incognita della verifica.
Questi carichi vengono generati in automatico, il programma propone come attive (usate per generare le forze dovute al sisma) le azioni provenienti dalle aste sovrastanti il solido di rottura, mentre propone come disattive ad esempio le azioni di aste interpretabili come cordoli intercettate dal contorno, poiché immagina che la frattura non consenta la trasmissione di queste azioni. Il programma dirà se il massimo moltiplicatore che attiva il meccanismo di collasso è maggiore di quello richiesto dal sisma.


IS TP - IS TraveCAP

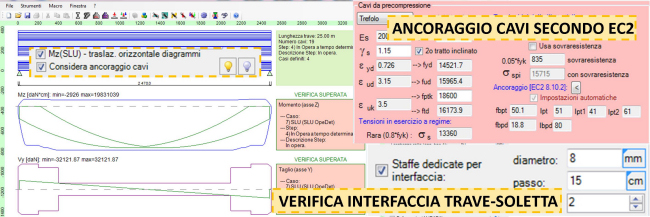

Vari aggiornamenti tra cui è stata inserita la traslazione automatica del diagramma di momento per considerare l’incremento di tiro sulle armature longitudinali dovuto al taglio.
È stata aggiunta la verifica all’interfaccia tra la trave ed il getto di completamento ed il calcolo dell’armatura necessaria secondo quanto previsto dal paragrafo 2.6.2.5 dell'Eurocodice 2.
È stata aggiunta la verifica dell’ancoraggio delle armature pre-tese, con valutazione della lunghezza di trasmissione necessaria per trasferire completamente al calcestruzzo la forza di precompressione secondo quanto previsto dal paragrafo 8.10.2.2 dell'Eurocodice 2.
È stato rivisto ed aggiornato il calcolo delle perdite di precompressione dei cavi pretesi secondo quanto previsto dall'Eurocodice 2 secondo il paragrafo 5.10.
Nella finestra dei cavi da precompressione è riportato graficamente e numericamente il baricentro dei cavi.


DW8 - Piastre e setti

DOLMEN prevede una NUOVA modalità di modellazione e verifica pensata esplicitamente per le piastre alleggerite, una tipologia costruttiva molto diffusa ed interessante anche sotto il profilo economico, che combina le caratteristiche favorevoli delle solette piene a quelle dei tradizionali solai alleggeriti. La presa in conto di pesi e rigidezze avviene generando una piastra composta da normali elementi finiti a guscio, ma di due materiali diversi: nelle zone piene il calcestruzzo standard e nelle zone alleggerite un materiale dalle caratteristiche opportunamente tarate in funzione della dimensione e della spaziatura dei blocchi di alleggerimento.
Per prima cosa va definito il materiale aggiuntivo con cui verranno simulate le zone alleggerite; l’operazione si basa sul fatto che l’alleggerimento riduce sia la densità media dell’impalcato, sia la sua rigidezza; il programma calcola i coefficienti di riduzione da applicare al materiale originale.
Il programma è in grado di generare la mesh di elementi finiti; i gusci sono rappresentati graficamente con campiture diverse, in modo da rendere chiaro quali siano di materiale alleggerito e quali pieni.
Una volta eseguito il calcolo delle sollecitazioni e dei casi di carico, va definito il macroguscio e lanciata la funzione "Progetta ex-novo". Il calcolo dell’armatura a flessione va condotta con le normali modalità, anche la verifica a punzonamento non presenta variazioni rispetto alle piastre piene.
La stampa della relazione e dei disegni esecutivi avvengono con le usuali funzioni, nella stampa saranno riportate in aggiunta le verifiche a taglio dei travetti.
I disegni esecutivi riportano tutte le informazioni necessarie affinché il posizionamento dei blocchi e dei chiodi possa avvenire in cantiere senza incertezze.
